高频压电式压力传感器HB001
高频压电式压力传感器HB001频率400KHz，上升时间2μs，量程200/400Mpa可选，重3克；
长37.5mm，频响宽、刚度大，M5螺栓安装，用于爆炸冲击波压力测量以及管道爆炸压力测量；
高频压电式压力传感器HB001指标如下：
静态指标 | |
量程 | 0-200/400 MPa |
灵敏度 | 25mV/12.5mV/MPa |
过载能力 | 120% |
非线性 | ＜1%FS(400Mpa 2%) |
迟滞 | ＜1%FS(400Mpa 2%) |
重复性 | ＜1%FS(400Mpa 2%) |
绝缘阻抗 | ＜100Ω |
工作电压 | （恒流源）+18~28VDC |
工作电流 | 2~10mA |
动态指标 | |
自振频率 | ≥400 kHz |
上升时间 | 2μS |
工作温度 | -40℃～+120℃ |
物理参数 | |
壳体材料 | 不锈钢 |
重量 | 3g |
压电材料 | 压电石英 |
输出方式 | L5 |
附件 | |
密封垫圈 | |
电缆线 | L5/BNC同轴电缆2米 |

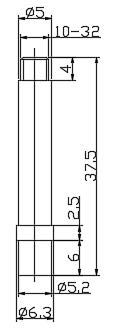

高频压电式压力传感器HB001尺寸图如上

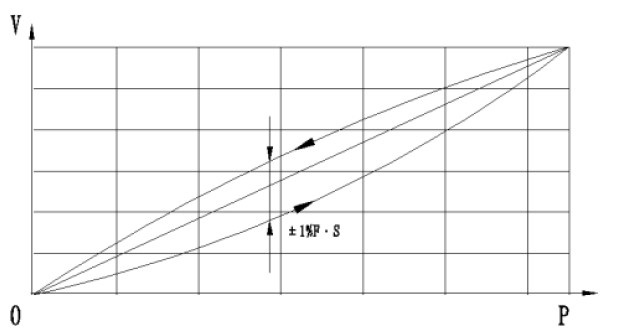

高频压电式压力传感器HB001典型静态误差曲线如上
国产高频动态压力传感器/水下爆炸压力传感器/空气自由场爆炸压力传感器请来电咨询。
