国产三轴向加速度传感器 HX136-500
国产三轴向加速度传感器型号：HX136-500
HX136-500国产三轴向加速度传感器传感器特点：
• 重量轻，尺寸小，量程500g；
• 频响宽可到10KHz，分辨率高；
• 内置电路，低阻抗输出；
• 国产三轴向加速度计传感器，可定制；
• 50g及1000震动加速度传感器可定制；
国产三轴向加速度传感器应用：
• 轻质及微小结构振动测试；
• 分析材料在高冲击载荷下的断裂或疲劳特性；
• 监测发动机、变速箱等部件在极端工况下的振动和冲击；
国产三轴向加速度传感器技术指标：
动态特性
灵敏度±10%- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 10 mV/g
测量范围 - - - - - - - - - - -- - - - - - - - - - - - - - - - - - ±500gpk
频率范围±5%- - - - - - - - - - - - - - - - - - - - - - - - - -- - 2～8kHz
±10%- - - - - - - - - - - - - - - - - - - - - - - - - -- - 1.5～10kHz
安装谐振频率- - - - - - - - - - - - - - - - - - - - - - - - - - - - ≥ 40kHz
宽频带分辨率- - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.0008grms
幅值线性- - - - - - - - - - - - - - - - - - - - - - - - - - -- - - -≤ 1%
横向灵敏度- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - < 5%
电参数
供电电源- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - 18～30VDC
供电电流- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - 2 ～ 20 mA
输出阻抗- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - ≤ 100Ω
直流偏置电压- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 10±2VDC
环境参数
最大冲击值- - - - - - - - - - - - - - - - - - - - - - - - - - - -- ±5000 gpk
工作温度- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - -40～120℃

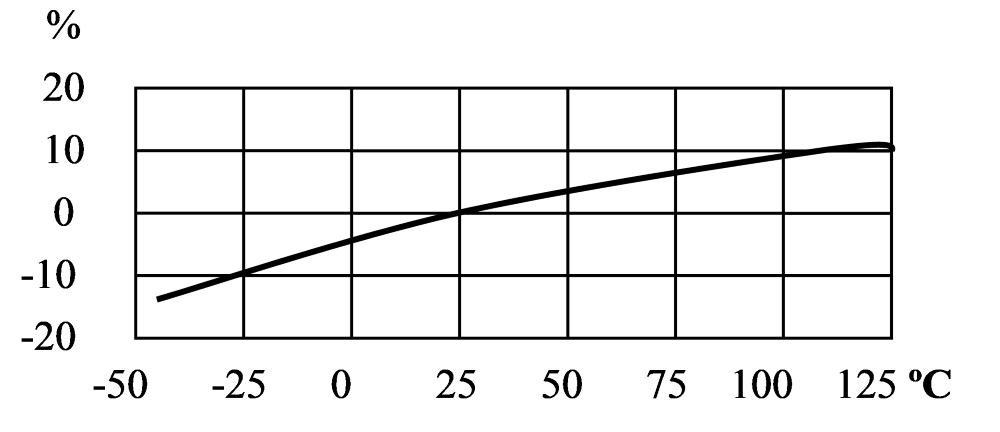

温度灵敏度响应- - - - - - - - - - - - - - - - - - - - - - - - - - - 见附图
物理参数
敏感元件- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 压电陶瓷
结构形式- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 剪切
外壳材料- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 钛合金
密封形式- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 激光焊接
外形尺寸- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 10.2x10.2x10.2mm
重量- - - - - - - - - - - - - - - - - - - - - - - - - -- - - -- - 5.3克
输出形式 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- 侧端输出
安装方法- - - - - - - - - - - - - - - - - - - - - - - - - - - -- -胶粘/M3螺孔
